2019年09月08日

ドライブレコーダーを取り付けました【中編】

フロントカメラを取り付けた翌日の土曜日。
早朝5:30に目が覚めてしまったのでリアカメラの取り付け作業に着手。
この日の予想最高気温は35℃。暑くなるまでに,作業を終わらせてしまいたい。

リアカメラはフロントと同じくhp製。f870g専用のRC3というものです。

セット内容は


このとおり。
リアカメラを取り付けるにあたり一番の悩みどころはケーブルルートと配線の隠し方。この製品に付属するケーブルは5mしかなく,どうも床を通すと長さがたりないらしい。とりあえず養生テープで仮にカメラを固定し,同じくケーブルも養生テープでとめて長さとルートを確認。やはり天井(助手席側)を通すのがよさそう。

そして最大の問題はミニバンの場合バックドアを開けることを考えるとある程度ケーブルに遊びが必要であるということ。
ケーブルを露出させた場合,通常走行中はケーブルがだらーんとなっちゃうわけ。それがバックミラーの視界に入るのはちょっとイマイチ。最初にこの方法を試してみたんだけど,見た目を重視しない僕でもちょっと・・・という感じになってしまったので少し難易度の高い,蛇腹(ゴム管)にケーブルを通す方法を取ることにしました。

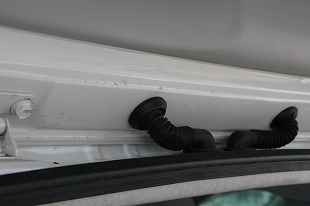

s-IMG_5008.jpg s-IMG_5009.jpg
右はカバーを外して配線が見える状態にしたもの

天井のフエルトも邪魔なので一部分緩めることにします。
ここでまた,「内張剥がし」の出番。


二股になっている部分でこのクリップ↑を外します。


天井に多少の隙間を作ることができました。


しかしこの蛇腹,直角部分があるためケーブルを通すのが非常に難しい。最大の難所はここでした。悪戦苦闘すること数分(数分かよ!)


何とかケーブルを蛇腹に通すことに成功。
ホントはメッセンジャーワイヤー(配線ガイド)を使えばいいんだろうけどそんなもん私物にあるはずもなく。とにかく押したり引いたり蛇腹を縮めたり伸ばしたりを繰り返して・・・シリコンスプレーというものを使うと多少スムーズにいけるようなのですがそんなもの買う金はねえ。お前に食わせるタンメンはねえ。なんですよ。だいたいこんな早朝にはホームセンターは営業していない。

さて,難所をクリアしたら,あとはフロントのドラレコまでのケーブル引き回し。
天井の隙間にケーブルを埋め込んでいくだけなのでここからは苦も無く。

ここでも内張剥がしが大活躍

まさか内張剥がしをこんなに使うことになるとは‥買ったときには二度とつかわないだろうと思っていたんだけれどこれはもうモトをとったな。ケーブル余長は隙間に無理やり押し込みます(笑)


とりあえずドラレコf870g側への接続は完了。

つづいてはリアカメラ側の作業。
外した天井のビスやガーニッシュ?っていうのを戻して,ケーブル余長はこれまた隙間に無理やりか押し込んで隠します。ええ,隠すの得意なんです。

作業中,ケーブル先端はいちおうテープで養生してあります

そしてカメラと接続。


カメラは仮固定の状態でしばらくクルマを走らせてみます。
特に違和感もなく,またちゃんと録画されていることを確認して,仮止めだったカメラを両面テープで固定して完了。
作業時間は約1時間でした。

さて,今回のドラレコ取付作業でのMVPはもちろんオレ,といいたいところなんですが

やっぱ


内張剥がしさんに決定でしょ。
人じゃないからMVPって言い方もおかしいんだけどな。

なお,この作業を行う前に1時間近くネットでいろんなサイトを見て予習したことを付け加えておきます。素人がやるにはちょっと勇気が必要なもんでね。

さて,あとは動作確認が残っています。
