壊れちまったiMacの内蔵HDDからデータをWindowsマシンに取り出すことにしました。
なお,僕のiMacではBootcampを使用していたのでMac用のパーティションとWindows XP用のパーティションの二つに分かれております。
まず必要な道具などを。

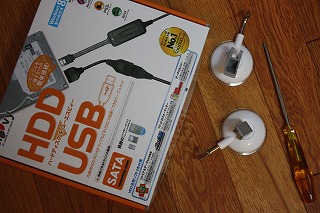

吸盤(398円:カーマで購入)とT8のトルクスレンチ(500円くらい?:poptrip所蔵品),そしてSATA-USB変換ケーブル(1,436円:Amazonで購入)。
そして一番重要なのがネットからの情報。最近は検索するといろいろと写真つきのサイトが見つかります。残念ながら僕と同じ型式のiMacの分解手順が紹介されているサイトは見つからなかったのですが参考になるサイトはいくつか見つかりました。

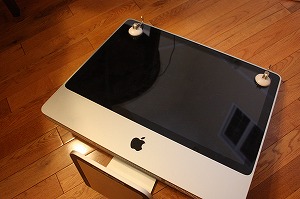

まずは吸盤をふたつ使ってモニターのガラスを外します。

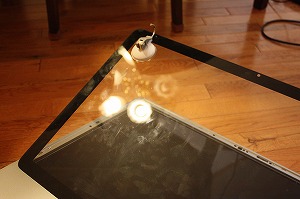

この一番外側のガラスは磁石でくっついているのです!


びっくりするぐらい簡単にはずれました。
再組み立てを行う場合は埃とかにかなり注意が必要とのことです。
あとはトルクスレンチでビスをはずしていきます。


ビスの横の楕円形の部分が磁石です,メモリ交換用の蓋だけは普通のプラスドライバー使用
場所によってビスの長さや形が微妙に違っているので,再度完璧に組み立てる場合には,合マークをつけるとかスケッチするとか写真をとっておくとかしておく方がいいと思います。ぼくは壊すつもりで分解しているので今回はその辺にはあまり神経を使いませんでした。

ケースが外れた状態
ここまでは比較的容易に作業は行うことができます。
引き返すことも可能です(笑)
ここからはちょっと難易度があがります。壊すつもりでやってる僕は気楽ですけど・・
特にケーブル類の取り外しには注意が必要です。

液晶パネルがはずれ(一部ケーブルがまだつながってますが)いちおう内部が全部見えるようになりました。
ど真ん中にあるのがHDDです。
しかしすごい機器配置ですね・・効率がいいと言うか頭のよすぎる人が考えたレイアウトと言うか・・僕は過去に何台かPCをバラしてますがここまでアレなのは初めてです。
HDDを本体に取り付けたままケーブルだけ差し替えればいいやと思っていたのですが,この状態ではケーブルを抜き差しするスペースが足りないためHDDを取り外す必要があることが分かりました(どうやってケーブル差したんだろうね・・隣のプラスチックの仕切り板が外れることが後に判明しましたw)。


電源基板・・電解コンデンサがパンクしたり液漏れしているようには見えませんが・・
そして困ったことに,このHDD・・ビスが水平方向についてるんですよ。
ぼくの持っているトルクスレンチでは基板類が邪魔になってビスを回すことができません(泣)
しばらく悩んだ結果,もう全分解しちゃえ!ってことになりましてとにかく目に見えるビスをトルクスレンチでひたすら緩め(もちろんここは外すな!って警告シールもはがしましたよ),ケーブル類もひたすら外しまくり・・ようやくHDDを取り出すことに成功しました。

ここまで約1時間以上・・つかれました。
だいたい最近老眼が進んできていて細かい仕事がキツくなってきてるんですよね(笑)
取り出したHDDにSATA-USB変換ケーブルと電源ケーブルをつなぎ祈るように電源を入れます。
HDDに耳を近づけてみると回転する音が,触ってみるとわずかな振動と発熱・・やりました。苦労した甲斐があったよ。

そして,以前使用したHFS Explorerというフリーソフトを使用して無事にデータを移動することができたのです。なぜか外付けHDと比べて認識するのにやけに時間がかかりましたがなんでですかね~。容量は外付けHDよりも小さいのに。
なお,Windows XP用のパーティション内のデータはそのままWindowsパソコンからアクセス可能でした。

ホームビデオで子供たちを撮影した貴重な映像データ類を移動中
2013年の年の瀬一番の大仕事を無事終え,ぼくが満足げに余韻に浸っているとヨメからそんなことどうでもいいから早く大掃除を手伝ってくれと・・(泣)
こうして僕の冬休みの自由研究は終了したのでした。

ディスプレイの外枠の裏に謎のメモがありました・・これはアカンやろ
